L’importanza di un metodo rigoroso nel rilievo misure serramenti nei cantieri difficili

Rilievo misure serramenti

Nel settore dei serramenti, un errore nella presa delle misure può comportare gravi conseguenze economiche e operative. La mancanza di un metodo rigoroso espone le aziende a costi ingenti e ritardi nei cantieri. Un approccio strutturato consente invece di minimizzare gli errori, migliorare la qualità del servizio e ottimizzare l’intero processo di fornitura e installazione. Un esempio concreto di quanto sia cruciale un metodo preciso è il cantiere di Milano Marittima, dove ci siamo trovati a lavorare con vetrate angolari di grandi dimensioni e finestre di geometrie complesse. In questo contesto, un errore  avrebbe significato perdite economiche enormi. In questo articolo analizziamo l’importanza di una procedura precisa e standardizzata per il rilievo misure, illustrando i passaggi fondamentali per operare con efficienza e sicurezza.

1. La necessità di un metodo: partire dall’unità di misura

Il primo aspetto da considerare è la scelta dell’unità di misura. Nel settore serramentistico si utilizza prevalentemente il millimetro, poiché garantisce la massima precisione ed è lo standard nella maggior parte dei software di progettazione e dei sistemi di ordinazione dei fornitori. Un errore di conversione tra centimetri e millimetri, ad esempio, può portare a gravi discrepanze nelle dimensioni dei manufatti ordinati. Pertanto, è fondamentale che tutto il personale coinvolto utilizzi esclusivamente la stessa unità di misura, senza ambiguità o adattamenti improvvisati.

La scelta dell’unità di misura non è solo una questione di standardizzazione aziendale, ma incide direttamente sulla precisione e quindi della posa in opera e le prestazioni degli infissi. Un errore anche minimo, come una differenza di 5 mm, può compromettere il giusto di posa secondario tra infisso e controtelaio causando infiltrazioni d’aria e acqua, oltre a problemi di isolamento termico e acustico.

2. Modulistica standardizzata per ogni situazione

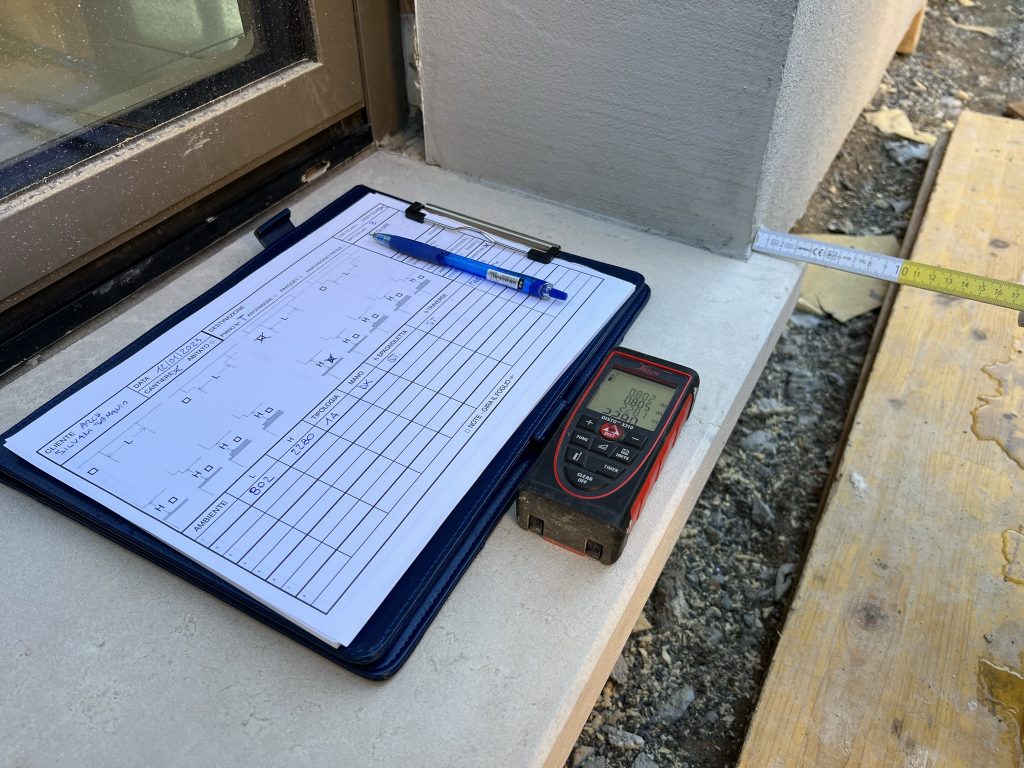

Un altro pilastro di un metodo efficace è l’adozione di moduli specifici per ogni situazione di rilievo. Le variabili in cantiere sono molteplici: nuova costruzione, sostituzione di infissi esistenti, installazione di cassonetti per avvolgibili, persiane o scuri, porte blindate. Per ciascuna di queste casistiche devono essere predisposti moduli di rilievo che consentano di registrare tutte le misure necessarie, evitando dimenticanze o informazioni lacunose. Una modulistica strutturata riduce il rischio di errori e garantisce che ogni dettaglio sia considerato nella fase di progettazione e ordine.

L’uso di moduli standardizzati permette inoltre di velocizzare il processo di acquisizione dati e di facilitare il confronto con progetti e ordini fornitori. Evita anche il problema della discrepanza nei rilievi quando ogni tecnico disegna su carta bianca a suo modo, generando confusione e rendendo difficile il confronto tra misurazioni diverse. Ogni modulo deve prevedere sezioni dedicate a:

• Dimensioni rilevate;
• Tipo di materiale richiesto;
• Sezioni sul tipo di posa (con o senza controtelaio);
• informazioni su cantiere, logistica;

3. Strumenti indispensabili per un rilievo accurato

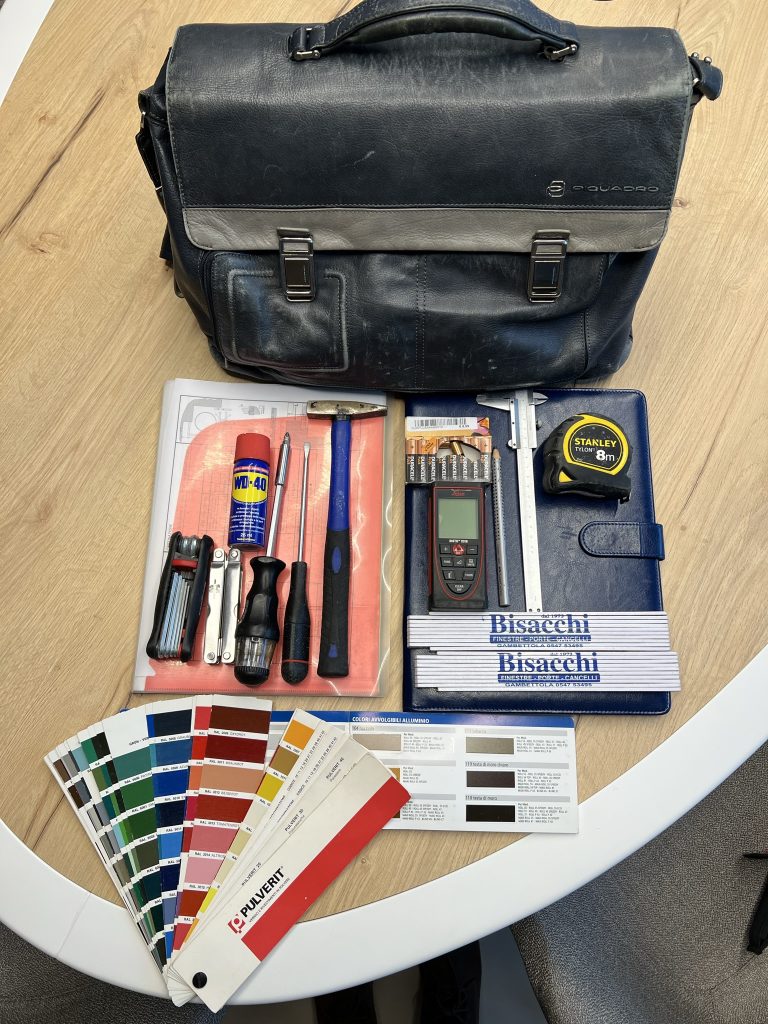

Oltre alla metodologia e alla modulistica, è fondamentale disporre di una borsa degli attrezzi completa con strumenti adeguati. Ogni tecnico in cantiere deve avere la propria borsa degli attrezzi con:

• Metro laser di precisione, per misure rapide e affidabili anche su grandi aperture;
• Flessometro e metro a stecca, utili per verificare dettagli su piccole superfici e per misurazioni di supporto come cassonetti e cornici;

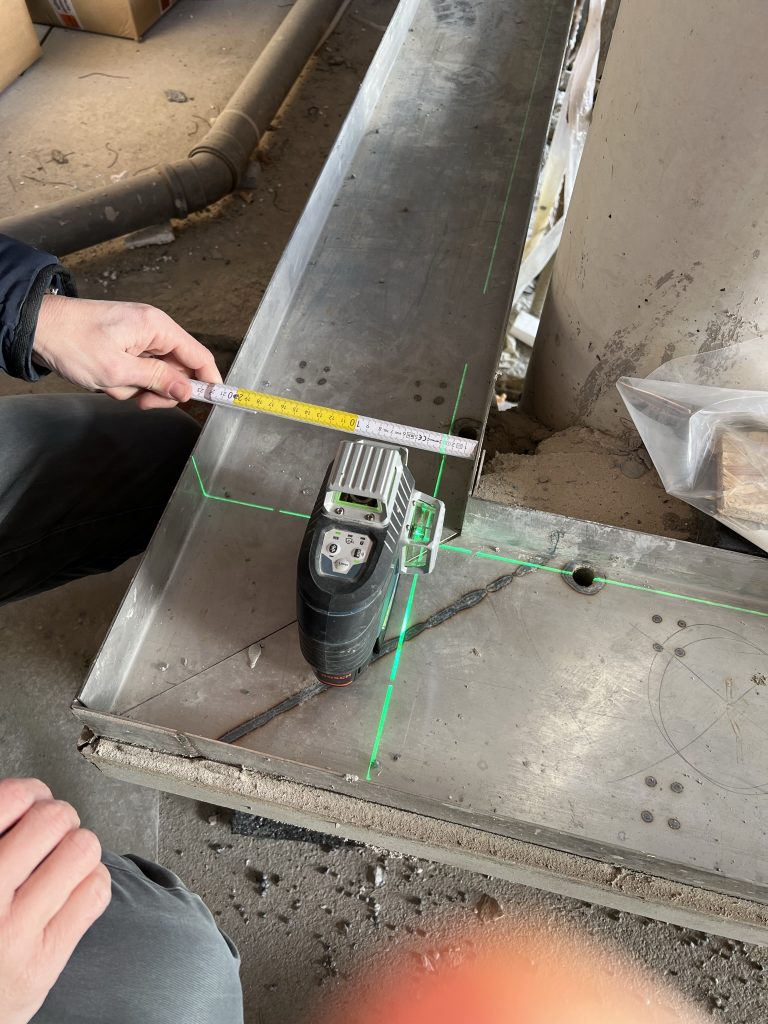

• Livella laser, indispensabile per controllare i piani e individuare eventuali pendenze;
• Goniometro elettronico, per rilievi su angoli irregolari o particolari forme architettoniche;
• Calibro digitale, per le misure più piccole e accurate come un diametro di un perno o a verifica delle profondità e delle guide di tapparelle;
• Cartella con moduli precompilati, per annotare ogni misura senza rischio di trascrizioni errate.
• Attrezzi per smontare cornici/coprifili

Disporre di strumenti adeguati consente non solo una maggiore precisione, ma riduce anche il tempo impiegato in cantiere, migliorando la produttività generale e prevenendo rilievi errati che potrebbero portare a rifacimenti costosi.

4. Standardizzazione del processo: un pilastro per l’efficienza e la qualità

La standardizzazione del processo di rilievo misure è un elemento chiave per garantire precisione e affidabilità nel tempo. Definire procedure chiare e dettagliate non solo migliora la qualità del lavoro, ma consente anche ai nuovi tecnici di apprendere e applicare un metodo efficace senza margini di errore. Ogni azienda dovrebbe adottare un protocollo interno che descriva nel dettaglio:

• Le modalità di esecuzione dei rilievi, con passaggi chiari per evitare errori e discrepanze;
• La realizzazione delle tavole di posa, con indicazioni standard su come devono essere compilate e archiviate;
• L’organizzazione del team di rilievo, stabilendo quando è sufficiente un solo tecnico e quando invece è necessaria la presenza di due operatori, come nei cantieri più grandi o con geometrie complesse;
• Le verifiche post-rilievo, per individuare eventuali discrepanze prima di procedere all’ordine e alla produzione degli infissi.

Una procedura documentata e condivisa riduce i rischi di interpretazioni soggettive, garantendo un livello costante di qualità e precisione. Ogni tecnico deve poter accedere a questa guida operativa, facilitando la continuità operativa e riducendo gli errori che potrebbero causare ritardi e costi aggiuntivi.

5. Applicazione pratica: il caso di Milano Marittima

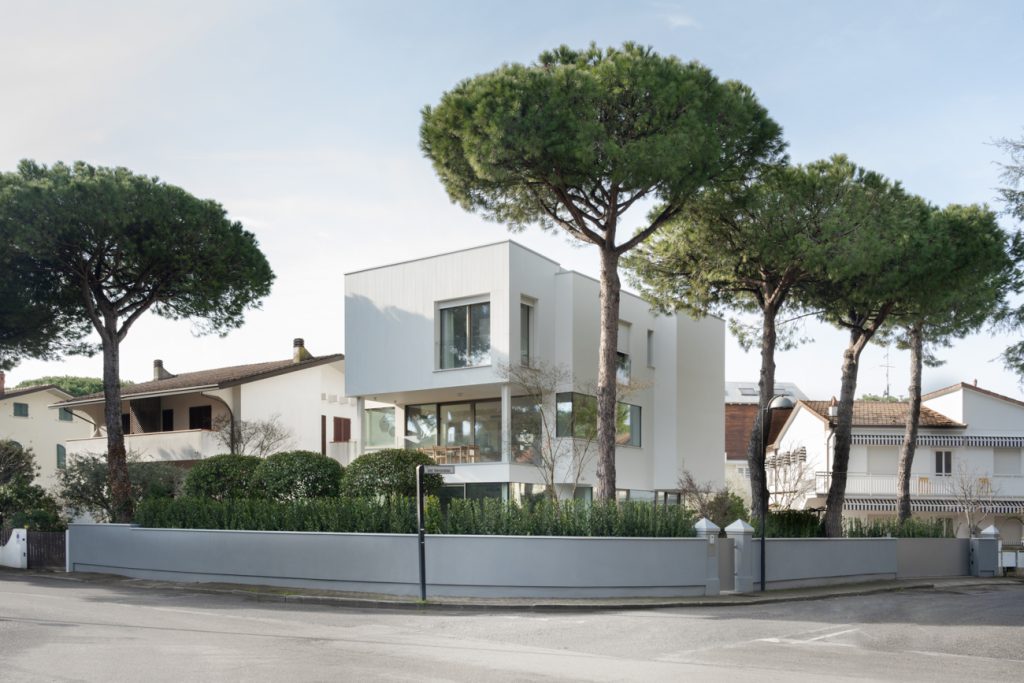

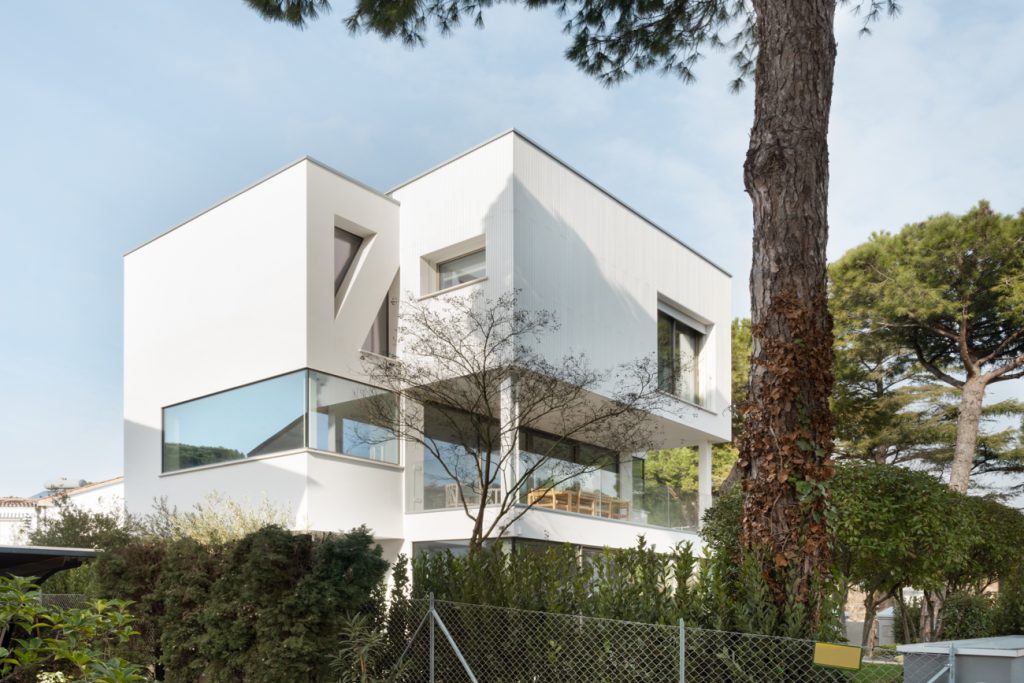

Per comprendere l’importanza di un metodo rigoroso, riportiamo il caso di un cantiere a Milano Marittima, dove ci siamo trovati a installare vetrate di grandi dimensioni, con angoli a 90° e geometrie complesse. Qui un solo errore avrebbe potuto comportare decine di migliaia di euro di danni e ritardi nelle tempistiche di consegna. Grazie a un protocollo di rilievo strutturato, con strumenti adeguati e una verifica multipla delle misure, siamo riusciti a portare a termine il progetto senza errori, assicurando un risultato impeccabile.

Il nostro metodo ha incluso:

• Moduli standardizzati
• Tavole di posa
• La borsa degli attrezzi completa
• Un doppio controllo tra misure reali e teoriche

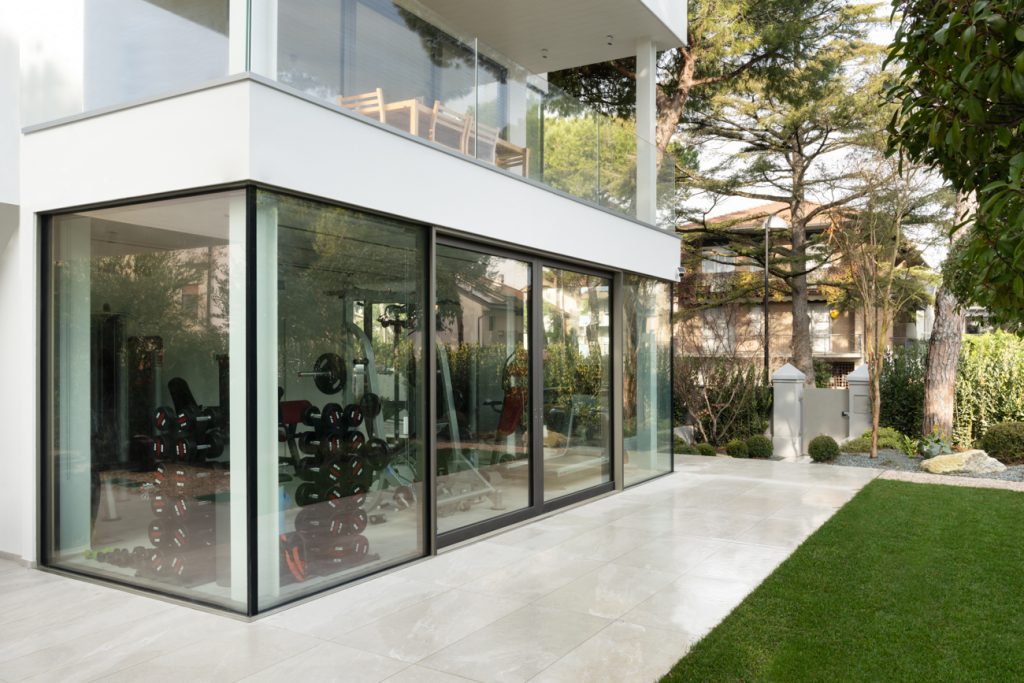

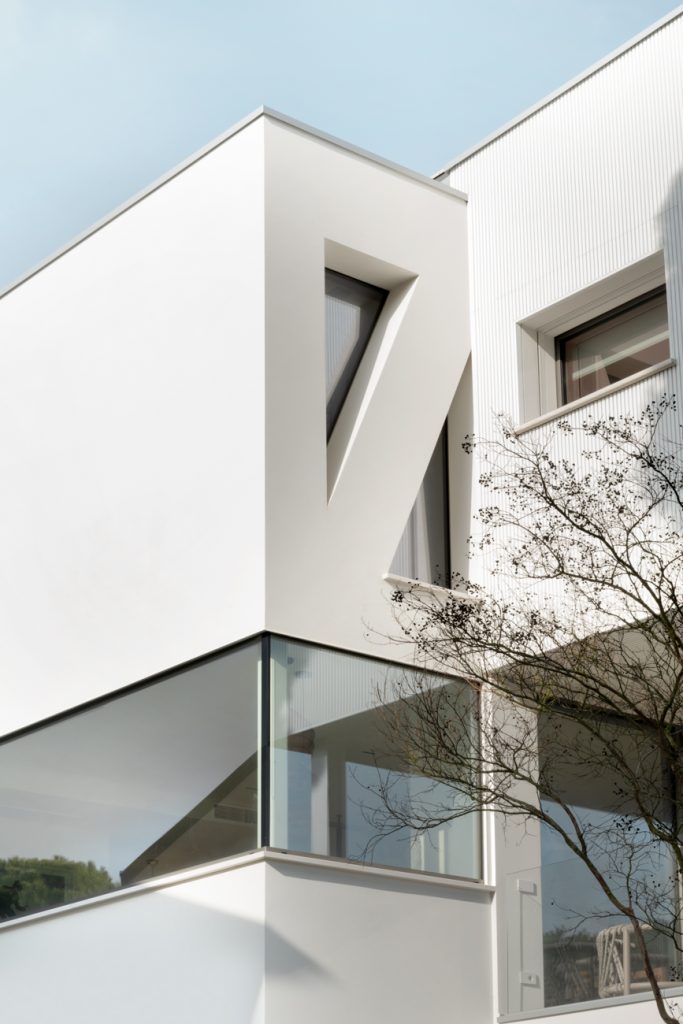

Il risultato? Nessun errore anche negli infissi più complessi che puoi vedere nelle foto come le finestre triangolari e le grandi vetrate ad angolo.

Conclusioni sul rilievo misure serramenti

La formazione è un aspetto fondamentale per sviluppare e affinare un metodo efficace di rilievo misure. Esistono corsi specifici di rilievo esecutivo che approfondiscono questi temi, fornendo una base solida per creare un metodo strutturato e personalizzato. Tuttavia, il punto chiave non è solo acquisire un metodo, ma assicurarsi che venga seguito in modo uniforme da tutti in azienda.

Avere un processo standardizzato consente di mantenere il controllo sull’intero flusso di lavoro, di individuare tempestivamente eventuali errori e di correggerli prima che diventino problemi costosi. Inoltre, un metodo consolidato permette di migliorare continuamente le procedure, ottimizzando l’efficienza e la qualità del lavoro. La differenza tra un’installazione perfetta e una problematica è spesso una questione di precisione e metodo. Investire tempo e risorse per costruire un processo chiaro e condiviso è il primo passo per eccellere nel settore dei serramenti.

Ciao e al prossimo articolo,

William Bisacchi

Articolo pubblicato sulla rivista Nuova Finestra di marzo  2025
